Ремонт Samsung S20 Ultra в Киеве



Разбор и ремонт Samsung Galaxy S20 Ultra в Киеве



ремонт Samsung s20 ultra



Замена экрана Samsung S20 Ultra G988f
Наименование работы+запчасть
Замена экрана S20 в сборе оригинал Черный 8750 грн
Замена дисплея S20 в сборе оригинал Серый 8750 грн
Замена дисплея S20 в сборе оригинал красный 8750 грн

ремонт Samsung s20 ultra

Характеристики Samsung S20 Ultra G988f

Samsung Galaxy S20 Ultra стремительно ворвался на рынок и просто разнёс своих предшественников с S11 по S19. Это настоящий монстр, просто посмотрите на эти цифры:

- 6,9-дюймовый экран Quad HD + динамический AMOLED дисплей Infinity-O (3200x1440, 511ppi), частота обновления 60 или 120 Гц

- Процессор Snapdragon 865 в сочетании с 12 ГБ ОЗУ LPDDR5 (16 ГБ дополнительно)

- Флэш-память 128 ГБ (дополнительно 512 ГБ), расширяемая с помощью MicroSD

- Батарея 5000 мАч

- Камер всего «несколько»: 108 Мп (f/1,8) + 48 Мп (f/3,5) + 12 Мп (f/2,2) + 0,3 Mп, TOF 3D, видео 8K@24 fps. Плюс всего лишь 40-мегапиксельная камера 2.2 / 2.2 для селфи.

Разборка и замена крышки Samsung S20 Ultra G988f

Замена крышки Samsung s20 ultra



Наименование работы+запчасть
Замена крышки S20 в сборе со стеклом камеры оригинал Черный 1770 грн
Замена крышки S20 в сборе со стеклом камеры оригинал красный 1770 грн
Замена крышки S20 в сборе со стеклом камеры оригинал серый 1770 грн

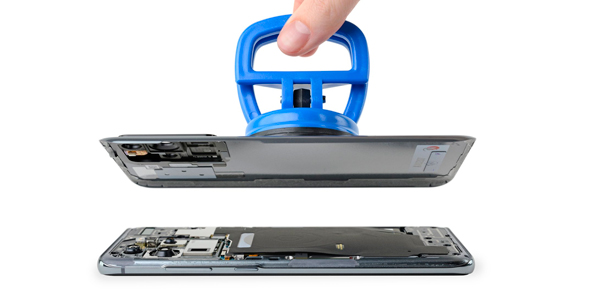

- В соответствии с нашей обычной процедурой открытия Samsung, мы начинаем пробовать открыть аппарат через заднюю крышку, подавая немного тепла.

Клей в этой модели кажется более крепким, чем обычно. К счастью, у нас для таких случаев есть специальная ультрасовременная присоска.

Обратите внимание на конусообразный модуль камеры! Совершенно не удивительно, почему камера настолько выступает.



ремонт  Samsung s20 ultra

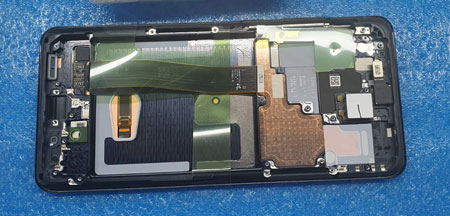

- Открываем аппарат и с верхним слоем антенн, громкоговорителей и зарядных катушек, отведенных в сторону, мы ясно видим внутренности телефона. Всё выглядит очень похоже на Note10 + 5G, и конечно же если убрать стилус и использовать это место для большего количества батареи.

Извлечение основной платы практически не отнимает время, не смотря на то что она загружена камерами, и дополнительными слоями платы.



ремонт замена платы Samsung s20 ultra



Замена камеры Samsung S20 Ultra G988f
Наименование работы+запчасть
Замена камеры S20 в сборе оригинал основная 5750 грн
Замена камеры S20 портретная 1550 грн
Замена камеры S20 диф 1550 грн





-Мы не можем устоять перед разбором огромной широкоугольной камеры на 108 Мп после того, как изъяли ее.  Samsung действительно может не стесняется возможностей их сенсора. Датчик покрывает более чем в два раза площадь поверхности основного датчика iPhone 11 Pro 12 Мп, показанного здесь для сравнения.



ремонт крышка антены Samsung s20 ultra

-Вот необычная вещь: этот модуль камеры занимает значительное количество бокового пространства. Посмотрим, что внутри.

Как вы поместите стопку «зум» объективов в смартфон толщиной всего 8,8 мм? Самсунг нашел решение повернуть их боком. Вместо того, чтобы фокусировать изображение непосредственно на сенсоре, эта камера использует призму, чтобы отражать свет в сторону под углом 90 градусов.

ремонт Samsung s20 ultra



-Это действительно впечатляет! После прохождения через призму, которая имеет собственный оптический стабилизатор изображения, изображение проходит через скользящую коробку с телеобъективом и, наконец, попадает на датчик, установленный в конце «туннеля».

ремонт призма камеры Samsung s20 ultra

Объектив сам по себе хорош для (фиксированного) 4-кратного увеличения - все остальное достигается за счет комбинации обрезки и биннинга датчика (48 мегапикселей, уменьшенных до 12) и стандартного цифрового зума для достижения 100-кратного увеличения.

ремонт призма камеры ремонт Samsung s20 ultra

Снимая призму, мы можем видеть медные катушки и магниты, окружающие её, и крошечные белые подшипников на опорном кронштейне. Призма перемещается назад и вперед к этой скобке для компенсации ваших дрожащих рук во время сьёмки.

ремонт призма камеры ремонт Samsung s20 ultra



Сняв все основную плату, мы может лучше рассмотреть то, что скрывается под ней:

ремонт основной платы Samsung s20 ultra



Samsung K3LK4K40BM-BGCN 12 ГБ ОЗУ LPDDR5 с многоуровневой памятью Qualcomm 865 SoC

Samsung KLUDG4UHDB-B2D1 128 ГБ флэш-памяти UFS 3.0

Qualcomm SDX55M 2-го поколения 5G модем

Skyworks SKY58210-11 RF Front-End модуль

Внешний модуль Qorvo QM78092

Maxim MAX77705C ИС для управления питанием

Модули усиления мощности Qualcomm QPM5677 и QPM6585 5G



ремонт замена микросхем Samsung s20 ultra



-И перевернув это, мы можем обнаружить еще больше:

Qualcomm SDR865 RF Tranceiver

Murata KM9D19075 Wi-Fi & Bluetooth-модуль

ИС управления электропитанием Qualcomm PM8250

ИС управления питанием Qualcomm PMX55

Микросхема управления питанием Qualcomm PM8150C

Фронтальный модуль Qualcomm QDM4870

ремонт Samsung s20 ultra





- Берем нашу присоску вновь для этой упрямо приклеенной батареи. Плюс добавляем изопропиловый спирт, чтобы её высвободить.

Сверхбольшая батарея может похвастаться 5000 мАч при напряжении 3,86 В, что составляет 19,30 Втч. Это огромный рост по сравнению с современниками - прежде всего iPhone 11 Pro Max на 15,04 Втч и Galaxy Note 10+ 5G на 16,56 Втч.

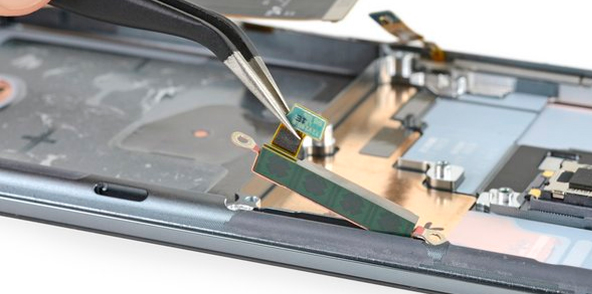

Осматривая края телефона на предмет каких-либо скрытых элементов, мы находим антенну миллиметрового диапазона, расположенную вдоль края корпуса рядом с медным диффузором, что очень знакомо по предыдущим моделям.



ремонт антена Samsung s20 ultra

-Этот экран с частотой 120 Гц обновляется намного быстрее, но работает с той же скоростью, что и раньше.

ремонт Samsung s20 ultra

По сравнению с дисплеем Note 10 plus, нет очевидных признаков того, что дисплей имеет более высокую частоту обновления.

 Тем не менее, он выглядит немного более обтекаемым - Samsung



Чип на модуле дисплея включает в себя:

Контроллер Qualcomm QBT2000 3D Sonic Sensor

Samsung S6SY79AX 6877DW3

ремонт Samsung s20 ultra







Samsung продолжает стремительно расширять границы. Сейчас наблюдается тенденция перехода дизайна смартфона на одну гигантскую черную стеклянную пластину.

 Однако, приятно наблюдать как Samsung продолжает делать то, что делает лучше всего: собирать телефоны, полные технологий, и смотреть, что им под силу.
